LED akuindikaatorid

[xmasta]

Tooks teema siia siis üle jätkamiseks:

LIsaks sain kätte akude indikaatori, mille kavatsen armatuurlauda integreerida:


Tegemist on siis voltmeetrite komplektiga, mis näitab LED-riba abil eraldi iga aku pingeti.
Lihtne ja väga vajalik seadeldis, võimaldab aru saada, kui ühe või mitme akuga mingi
probleem juhtub olema. Eriti vanade akude puhul kipuvad suuremate tsüklite puhul akud
balansist välja minema ja siis on võimalik mõni aku nulli lasta või isegi osaliselt tagurpidi
ära laadida. Tulemuseks on aku surm (ja seda sain ma oma eelmiste Elcati akudega ka järgi proovida)
Nüüd on mu Elcatis samasugune ja üks kord on see mu akud juba päästnud. Kui üks aku jääb
millegipärast teistest tühjemaks, saab teda eraldi laadijaga "järele aidata".

kas sellise led-voltmeetri skeemi asja oleks kuskilt pakkuda

http://www.evconvert.com/article/led-ba ... tor-part-2

Vaatasin, et seal saidil on üle pika aja isegi üks värske sissekanne tekkinud.

Niih, tänud lingi eest mgvali, antud guide ehitab, nagu ma aru saan esmapilgul, indikaatori nii, et iga riba omab eraldi boardi suisa, samas meelise näidatul on 1 board kahe chipiga mis haldab kuute bar'i, kuna ise tahaks rollerimoodi asjale seda esialgu paigutada siis see füüsiline suurus mängib natuke rolli, et äkki selle ägedama variandi leiame ka kuskilt?

[xmasta]

võtaks mingi tarkpea nüüd selgitama, kas näiteks selline dotmatriks ledikas on kasutatav, tal on ilusti viis riba ja teha sellest viie aku indikaatorid, ilus nunnu v2ikene, 1.8cm x 1.3cm - oleks p2ris kena kuskile dashboardi panna.

joonistasin tale natukene asju peale ka n2iteks


need on siis elfast saadavad, igast toredates v2rvides, alates 40 eeki tykk
http://www.elfaelektroonika.ee/artnr/-6 ... a07-11ywa-

[Tagaveoline]

On küll kasutatav aga mitte selle skeemiga nagu evconvert lehel on toodud kuna see indikaator nagu sa ise nimetasid on dot matrix tal on 5 + 7 väljaviiku korraga saab põleda vaid 1 valgusdiood aga kui neid piisavalt kiiresti põlema panna siis silm enam ei saa aru et ainult 1 põleb.
Tundub ,et Meelisele tehtud skeemis on ka maatriks juhtimine ja seda komponentide vähesuse tõttu. Kas Meelise indikaator on kuidagi akudest eraldatud ka ? Täpselt ei saa aru aga seal on vist 2 mikroprotsessorit ja mõned vene transid KT361 või KT315 ja vene takistid tundub et ehitaja on vanem kogenud elektroonik kel on veel väike ladu jäänud samas mees käib ajaga kaasas.

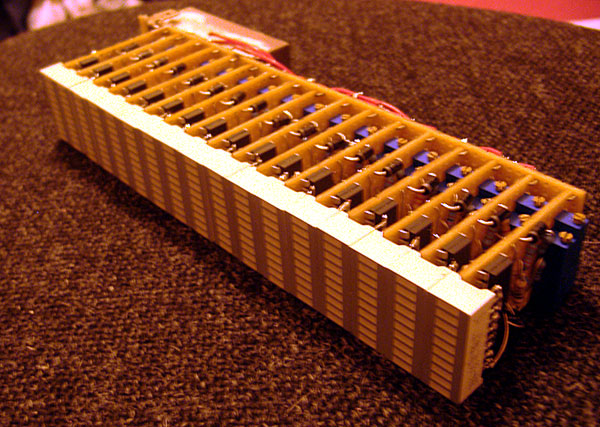

Mul endal on pooleli 16 aku jaoks indikaator ,katsemudel igatahes töötas.

xmasta palun kasuta rohkem Eestikeelseid sõnu su postitused on huvitavad ja asjalikud aga imelik on lugeda kui igast teisest lausest mõnda sõna peab enne mõttes tõlkima ja siis vaatama mida sa seal öelda tahtsid.

[Meelis]

kas sellise led-voltmeetri skeemi asja oleks kuskilt pakkuda

Rääkisin täna selle LEd indikaatori autoriga. Lubas skeemi avalikustada. Asjanduse tuumaks on "targad kivid", millele on vastav programm kirjutatud. Neid programmeeritud kivisid saab siis ka siitkaudu osta, hinnad tulevad ka kohe-kohe. Elcatis on see indikaator lahtiselt armatuurlaua peal terve talve loksunud, nii et esimesed loomkatsetused on ka tehtud. Esimest häälestust on natuke tüütu teha, kuna nelja aku pinged liidetakse. Aga kui on juba häälestus paigas, siis töötab päris hästi. Seda skeemi saab ka edasi arendada selliselt, et see toimiks elementaarse akubalanseerijana - kui mõne aku pinge läheb liiga kõrgeks saab sellele paralleelselt takistuse külge uhendada ja osa voolu mööda lasta. Takistuseks saab panna näiteks värvilised lambikesed, siis on jõulude ajal ilus vaadata

[Meelis]

võtaks mingi tarkpea nüüd selgitama, kas näiteks selline dotmatriks ledikas on kasutatav, tal on ilusti viis riba ja teha sellest viie aku indikaatorid, ilus nunnu v2ikene, 1.8cm x 1.3cm - oleks p2ris kena kuskile dashboardi panna.

need on siis elfast saadavad, igast toredates v2rvides, alates 40 eeki tykk
http://www.elfaelektroonika.ee/artnr/-6 ... a07-11ywa-

Muidu on need dot-maatriks paneelid toredad, aga paraku on need, niipalju kui ma olen leidnud, mingit kindlat värvi. Nendel eraldi ribadel on kolm ledi punased ja ülejäänud rohelised.
Punased panin allapoole, sõidu ajal hakkab hästi silma, kui mõni aku punasesse kisub.

[Meelis]

Lubatud akuindikaatori/ühtlustaja skeem



Programmeeritud kivi kind on 180.-

[xmasta]

ja mitut see kivi siis jooksutab? Näen ühte lcd väljundit.. sinna käib rohkem kui üks külge..?
Skeemides asjades ise üsna roheline, kuid sinu pildistatul ei paista küll kuuekordselt käesoleva skeemi jagu stuffi peal olema..

[Meelis]

ja mitut see kivi siis jooksutab? Näen ühte lcd väljundit.. sinna käib rohkem kui üks külge..?
Skeemides asjades ise üsna roheline, kuid sinu pildistatul ei paista küll kuuekordselt käesoleva skeemi jagu stuffi peal olema..

Iga "kivi" on ette nähtud kuni nelja aku pingete kontrollimiseks, ehk siis 6 aku jaoks läheb vaja juba kahte kivi. Kui hoolikalt esimest pilti vaadata, siis on seda ka näha.
